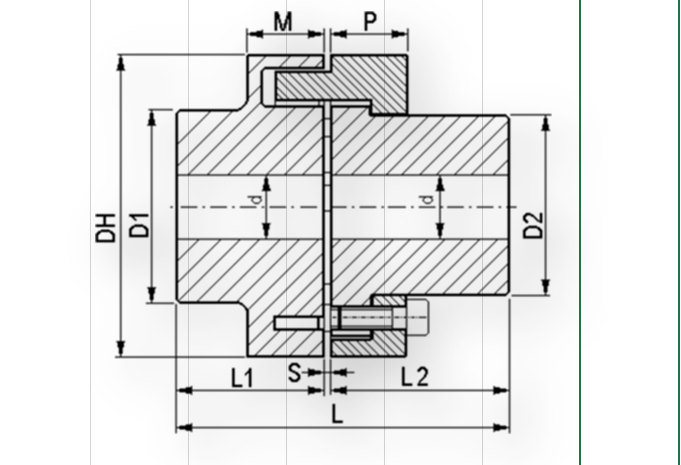

A Tipi Ayaklı Kaplinler

TİP	Nominal Moment TKN(Nm)	Ortalama Ağırlık (Kg)	d1 - min.	d2 - max.	DH(mm)	D1(mm)	D2(mm)	L1(mm)	L2(mm)	M(mm)	P(mm)	S(mm)	L(mm)	Cıvata Ölçüleri	Cıvata
TİP	Nominal Moment TKN(Nm)	Ortalama Ağırlık (Kg)	d1 - min.	d2 - max.	DH(mm)	D1(mm)	D2(mm)	L1(mm)	L2(mm)	M(mm)	P(mm)	S(mm)	L(mm)	Cıvata Ölçüleri	Cıvata
A 110	110	4.900	18	38	110	70	65	54	66	28	28	2-4	122	M8X30	6
A 125	195	6.900	20	45	125	80	75	58	76	30	31	2-4	136	M8X30	6
A 140	305	9.700	22	50	140	95	85	62	82	34	34	2-4	146	M8X35	6
A 160	490	13.000	22	58	160	108	95	68	84	39	36	2-6	154	M8X35	7
A 180	730	18.900	22	65	180	125	110	74	94	42	42	2-6	170	M8X40	8
A 200	1075	25.100	22	75	200	134	125	84	102	47	43	2-6	188	M10X40	8
A 225	1515	34.800	22	85	225	143	135	92	105	52	45	2-6	199	M10X45	8
A 250	2145	45.600	22	95	250	165	145	102	118	60	46	3-8	223	M12X50	8
A 280	3035	60.800	50	100	280	185	165	122	120	65	46	3-8	245	M14X45	8
A 315	3850	78.300	50	105	315	200	165	132	126	73	47	3-8	261	M16X45	9
A 350	5400	108.000	60	110	350	230	180	140	140	75	55	4-8	284	M16X50	9
A 400	7210	153.000	70	120	400	250	205	164	145	88	59	4-8	313	M16X55	9
A 450	9450	241.000	80	125	450	280	225	190	192	100	90	5-10	387	M16X80	9
A 520	14840	362.000	90	150	520	315	265	215	210	110	95	5-10	430	M16X90	12
