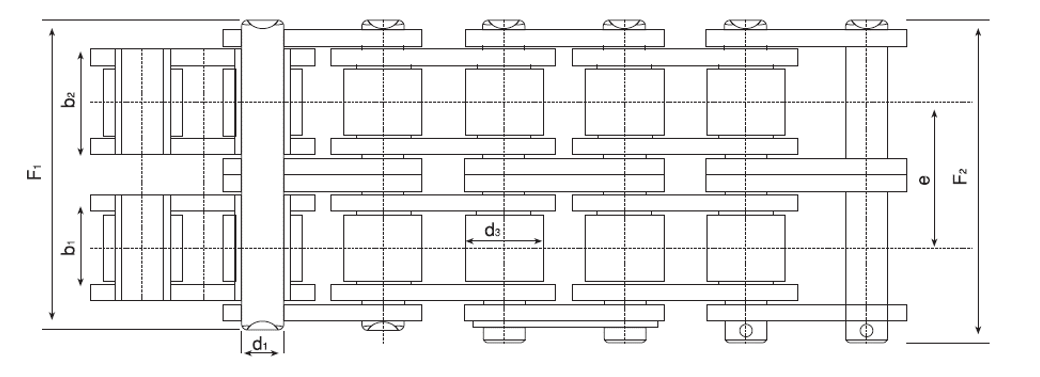

Çift Sıra Standart Zincirler Din8188
| KOD | TİP | p (mm) | b1 (mm) | b2 (mm) | d1 (h9) (mm) | d3 (mm) | F1 Min.(mm) | F2 Mak.(mm) | h (mm) | e (mm) | Zincir Çekme Kuvveti | Zincir Kopma Yükü | Zincir Ağırlığı Kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KOD | TİP | p (mm) | b1 (mm) | b2 (mm) | d1 (h9) (mm) | d3 (mm) | F1 Min.(mm) | F2 Mak.(mm) | h (mm) | e (mm) | Zincir Çekme Kuvveti | Zincir Kopma Yükü | Zincir Ağırlığı Kg/m |
| 06C-2 | 35 | 9.525 | 4.77 | 7.47 | 3.58 | 5.08 | 21.6 | 9.05 | 22.9 | 10.13 | 0.54 | 18600 | 0.67 |
| 08A-2 | 40 | 12.7 | 7.95 | 11.18 | 3.96 | 7.92 | 32.3 | 12.07 | 36.2 | 14.38 | 0.88 | 28200 | 1.19 |
| 10A-2 | 50 | 15.875 | 9.53 | 13.84 | 5.08 | 10.16 | 23.9 | 15.09 | 44 | 18.11 | 1.4 | 44400 | 1.92 |
| 12A-2 | 60 | 19.05 | 12.7 | 17.75 | 5.94 | 11.91 | 49.8 | 18.08 | 54.4 | 22.78 | 2.12 | 63600 | 2.9 |
| 16A-2 | 80 | 25.4 | 15.88 | 22.61 | 7.92 | 15.88 | 62.7 | 24.13 | 61.8 | 29.29 | 3.58 | 113400 | 5.01 |
| 20A-2 | 100 | 31.75 | 19.05 | 27.46 | 9.53 | 19.05 | 77 | 30.18 | 83.1 | 35.76 | 5.24 | 177000 | 7.31 |
| 24A-2 | 120 | 38.1 | 25.4 | 35.46 | 11.1 | 22.23 | 96.3 | 36.2 | 102.9 | 45.44 | 7.88 | 254000 | 10.9 |
| 28A-2 | 140 | 44.45 | 25.4 | 37.19 | 12.7 | 25.4 | 103.6 | 42.24 | 111 | 48.87 | 9.44 | 344800 | 14.4 |
| 32A-2 | 160 | 50.8 | 31.75 | 45.21 | 14.27 | 28.58 | 124.2 | 48.26 | 132.1 | 58.55 | 13 | 453000 | 19.1 |
| 40A-2 | 200 | 63.5 | 38.1 | 54.89 | 19.84 | 39.68 | 151.9 | 60.33 | 162.2 | 71.55 | 21.8 | 707600 | 32 |
| 48A-2 | 240 | 76.2 | 47.63 | 67.82 | 23.8 | 47.63 | 183.4 | 72.39 | 193.9 | 87.83 | 32.2 | 1020600 | 44 |
