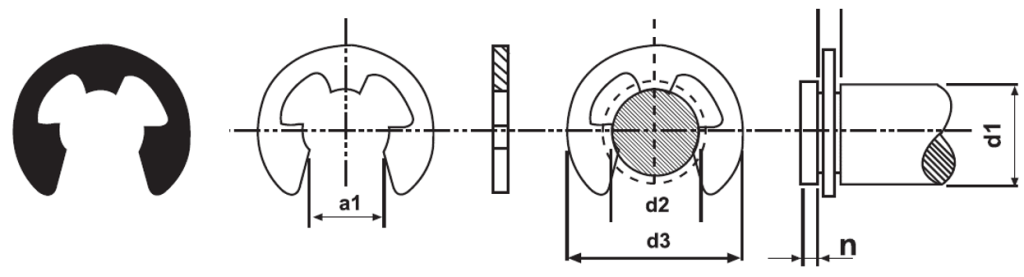

DIN6799 Ay Segmanları
| d2 (mm) | d1 da | d1 a | n (min. mm) | m (mm) | m(mm) | d3 max. (mm) | S | a1 | a2 | 1000kg/ad |
|---|---|---|---|---|---|---|---|---|---|---|
| d2 (mm) | d1 da | d1 a | n (min. mm) | m (mm) | m(mm) | d3 max. (mm) | S | a1 | a2 | 1000kg/ad |
| 1.2 | 1.4 | 2.0 | 0.6 | 0.34 | 0,04/-0 | 2.90 | 0,02/-0,02 | 1.01 | 0,04/-0,04 | 0.009 |
| 1.5 | 2.0 | 2.5 | 0.8 | 0.44 | 0,04/-0 | 3.90 | 0,02/-0,02 | 1.28 | 0,04/-0,04 | 0.021 |
| 1.9 | 2.5 | 3.0 | 1.0 | 0.54 | 0,05/-0 | 4.40 | 0,02/-0,02 | 1.61 | 0,04/-0,04 | 0.040 |
| 2.3 | 3.0 | 4.0 | 1.0 | 0.64 | 0,05/-0 | 5.90 | 0,02/-0,02 | 1.94 | 0,04/-0,04 | 0.069 |
| 3.2 | 4.0 | 5.0 | 1.0 | 0.64 | 0,05/-0 | 6.90 | 0,02/-0,02 | 2.70 | 0,04/-0,04 | 0.088 |
| 4.0 | 5.0 | 7.0 | 1.2 | 0.74 | 0,05/-0 | 8.85 | 0,02/-0,02 | 3.34 | 0,048/-0,048 | 0.158 |
| 5.0 | 6.0 | 8.0 | 1.2 | 0.74 | 0,05/-0 | 10.85 | 0,02/-0,02 | 4.11 | 0,048/-0,048 | 0.236 |
| 6.0 | 7.0 | 9.0 | 1.2 | 0.74 | 0,05/-0 | 11.80 | 0,02/-0,02 | 5.26 | 0,048/-0,048 | 0.255 |
| 7.0 | 8.0 | 11.0 | 1.5 | 0.94 | 0,05/-0 | 13.80 | 0,02/-0,02 | 5.84 | 0,048/-0,048 | 0.474 |
| 8.0 | 9.0 | 12.0 | 1.8 | 1.05 | 0,08/-0 | 15.75 | 0,03/-0,03 | 6.52 | 0,058/-0,058 | 0.660 |
| 9.0 | 10.0 | 14.0 | 2.0 | 1.15 | 0,08/-0 | 18.20 | 0,03/-0,03 | 7.63 | 0,058/-0,058 | 1.000 |
| 10.0 | 11.0 | 15.0 | 2.0 | 1.25 | 0,08/-0 | 19.70 | 0,03/-0,03 | 8.32 | 0,058/-0,058 | 1.120 |
| 12.0 | 13.0 | 18.0 | 2.5 | 1.35 | 0,08/-0 | 22.70 | 0,03/-0,03 | 10.45 | 0,07/-0,07 | 1.770 |
| 15.0 | 16.0 | 24.0 | 3.0 | 1.55 | 0,08/-0 | 28.70 | 0,03/-0,03 | 12.61 | 0,07/-0,07 | 3.370 |
| 19.0 | 20.0 | 31.0 | 3.5 | 1.80 | 0,08/-0 | 36.50 | 0,03/-0,03 | 15.92 | 0,07/-0,07 | 6.420 |
| 24.0 | 25.0 | 38.0 | 4.0 | 2.05 | 0,08/-0 | 43.50 | 0,03/-0,03 | 21.88 | 0,084/-0,084 | 8.550 |
| 30.0 | 32.0 | 42.0 | 4.5 | 2.55 | 0,08/-0 | 51.50 | 0,03/-0,03 | 25.80 | 0,084/-0,084 | 14.440 |
