| Malzeme – ck45 -C1040 Kalite Q9-Q8 | Yüzeyi – Soğuk çekme ham (h11) Renk – Siyah |
Menu

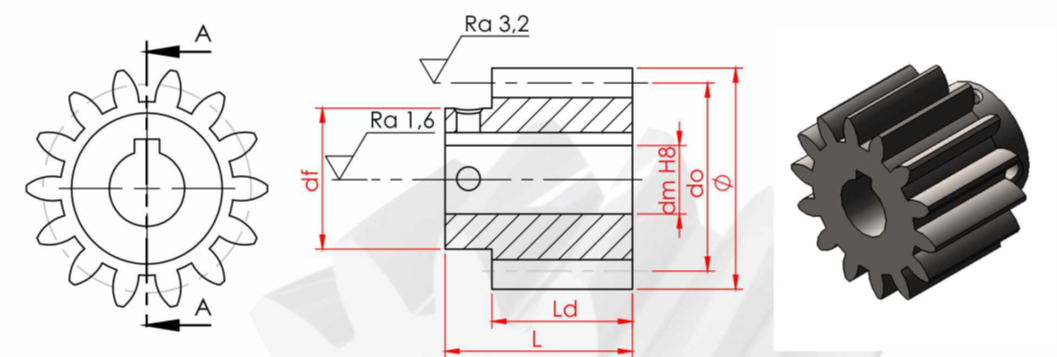

Düz Pinyon Dişli Ölçüler
| Kod | Modül m | Diş z | Ø (mm) | L (mm) | Ld (mm) | df (mm) | do (mm) | dm (H8) (mm) | Kama |
|---|---|---|---|---|---|---|---|---|---|
| Kod | Modül m | Diş z | Ø (mm) | L (mm) | Ld (mm) | df (mm) | do (mm) | dm (H8) (mm) | Kama |
| m1z22-d | 1 | 22 | 24 | 15 | 10 | 19 | 22 | 8 | s |
| m1z25-d | 1 | 25 | 27 | 15 | 10 | 21 | 25 | 10 | s |
| m1z28-d | 1 | 28 | 30 | 15 | 10 | 23 | 28 | 12 | s |
| m1,5z28-d | 1,5 | 18 | 30 | 20 | 15 | 22 | 27 | 12 | s |
| m1,5z24-d | 1,5 | 24 | 39 | 20 | 20 | 31 | 36 | 15 | s |
| m1,5z28-d | 1,5 | 28 | 45 | 20 | 20 | 37 | 42 | Î 5 | s |
| m2z20-d | 2 | 20 | 44 | 30 | 20 | 34 | 40 | 15 | s |
| m2z22-d | 2 | 22 | 48 | 30 | 20 | 38 | 44 | 15 | s |
| m2z25-d | 2 | 25 | 54 | 30 | 20 | 44 | 50 | 20 | s |
| m2z28-d | 2 | 28 | 60 | 30 | 20 | 50 | 56 | 20 | s |
| m2,5z18-d | 2,5 | 18 | 50 | 35 | 25 | 37 | 45 | 20 | s |
| m2,5z22-d | 2,5 | 22 | 60 | 35 | 25 | 47 | 55 | 20 | s |
| m2,5z25-d | 2,5 | 25 | 67,5 | 35 | 25 | 54 | 62,5 | 20 | s |
| m2,5z2Z-d | 2,5 | 27 | 72,5 | 35 | 25 | 59 | 67,5 | 20 | s |
| m3z16-d | 3 | 16 | 54 | 40 | 30 | 38 | 48 | 20 | s |
| m3z18-d | 3 | 18 | 60 | 40 | 30 | 44 | 54 | 20 | s |
| m3z20-d | 3 | 20 | 66 | 40 | 30 | 50 | 60 | 20 | s |
| m3z23-d | 3 | 23 | 75 | 40 | 30 | 59 | 69 | 20 | s |
| m3z25-d | 3 | 25 | 81 | 40 | 30 | 65 | 75 | 20 | s |
| m4z13-d | 4 | 13 | 60 | 50 | 40 | 40 | 52 | 20 | s |
| m4z15-d | 4 | 15 | 68 | 50 | 40 | 48 | 60 | 20 | s |
| m4z18-d | 4 | 18 | 80 | 50 | 40 | 60 | 72 | 20 | s |
| m4z20-d | 4 | 20 | 88 | 50 | 40 | 68 | 80 | 20 | s |
| m4z23-d | 4 | 23 | 100 | 50 | 40 | 80 | 92 | 20 | s |
