| Malzeme – ck45 -C1040 Kalite Q8-Q7 | Yüzeyi – Soğuk çekme ham (h11) Renk – Siyah |
Menu

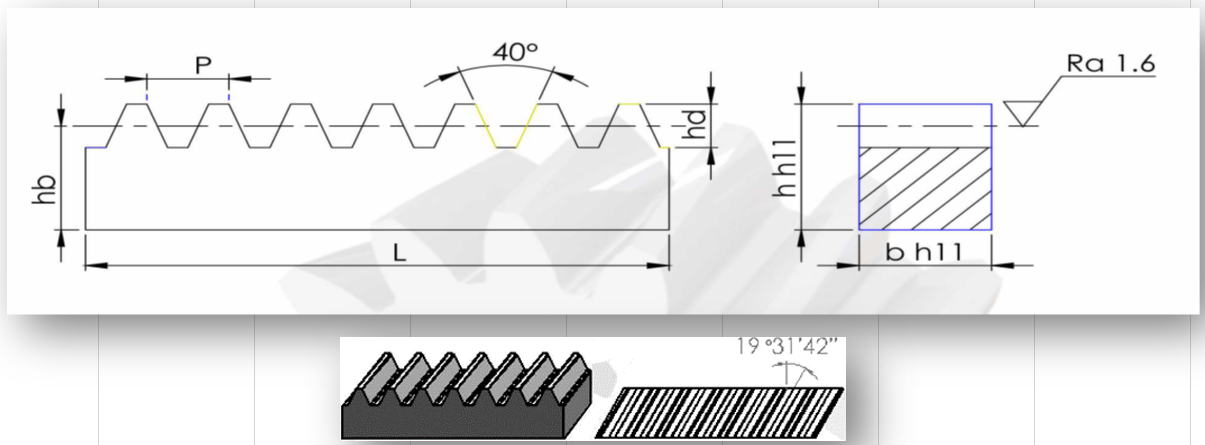

Helis Kremayer FRHLS Ölçüleri
| Kod | Modül m | Diş z | Adım p | Kalınlık b | Yükseklik h | hb | hd | Boy L (m) |
|---|---|---|---|---|---|---|---|---|
| Kod | Modül m | Diş z | Adım p | Kalınlık b | Yükseklik h | hb | hd | Boy L (m) |
| 15X15XM1-FRHLS | 1 | 300 | 3.333 | 15 | 15 | 14 | 2.167 | 1-2-3 |
| 16X16XM1-FRHLS | 1 | 300 | 3.333 | 16 | 16 | 15 | 2.167 | 1-2-3 |
| 17Xl7XM1,5-FRHLS | 1.5 | 200 | 5 | 17 | 17 | 15.5 | 3.25 | 1-2-3 |
| 18X18XM1,5-FRHLS | 1.5 | 200 | 5 | 18 | 18 | 16.5 | 3.25 | 1-2-3 |
| 20X20XM2-FRHLS | 2 | 150 | 6.666 | 20 | 20 | 18 | 4.334 | 1-2-3 |
| 24X24XM2-FRHLS | 2 | 150 | 6.666 | 24 | 24 | 22 | 4.334 | 1-2-3 |
| 25X25XM2-FRHLS | 2 | 150 | 6.666 | 25 | 25 | 23 | 4.334 | 1-2-3 |
| 25X25XM2,5-FRHLS | 2,5 | 120 | 8.333 | 25 | 25 | 22.5 | 5.417 | 1-2-3 |
| 29X29XM2,5-FRHLS | 2.5 | 120 | 8.333 | 29 | 29 | 26.5 | 5.417 | 1-2-3 |
| 30X30XM2,5-FRHLS | 2.5 | 120 | 8.333 | 30 | 30 | 27.5 | 5.417 | 1-2-3 |
| 25X25XM3-FRHLS | 3 | 100 | 10 | 25 | 25 | 22 | 6.501 | 1-2-3 |
| 29X29XM3-FRHLS | 3 | 100 | 10 | 29 | 29 | 26 | 6.501 | 1-2-3 |
| 30X30XM3-FRHLS | 3 | 100 | 10 | 30 | 30 | 27 | 6.501 | 1-2-3 |
| 39X39XM4-FRHLS | 4 | 75 | 13.333 | 39 | 39 | 35 | 6.501 | 1-2-3 |
| 40X40XM4-FRHLS | 4 | 75 | 13.333 | 40 | 40 | 36 | 6.501 | 1-2-3 |
| 50X50XM5-FRHLS | 5 | 60 | 16.666 | 50 | 50 | 45 | 6.501 | 1-2-3 |
