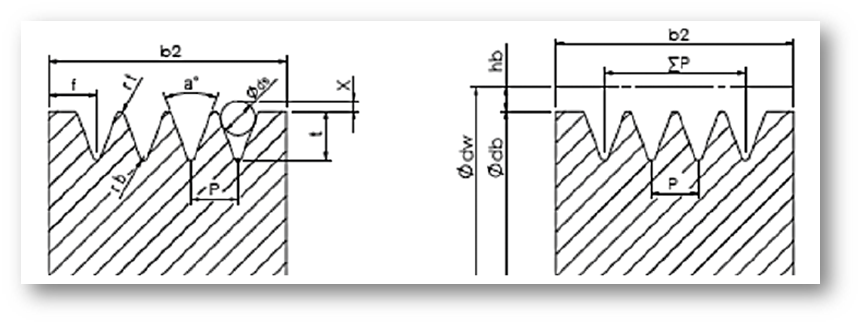

Poly Kasnak Yapısı – Artımak Rulman

Profil	PH		PJ		PK		PL		PM
a (°)	40	+/-0,5	40	+/-0,5	40	+/-0,5	40	+/-0,5	40	+/-0,5
P (mm)	1,60	+/-0,03	2,34	+/-0,03	3,56	+/-0,05	4,70	+/-0,05	9,70	+/-0,08
rt min. (mm)	0,15		0,20		0,25		0,40		0,75
rb mak. (mm)	0,30		0,40		0,50		0,40		0,75
f min. (mm)	1,3		1,8		2,5		3,3		6,4
ds (mm)	1,0	+/-0,01	1,5	+/-0,01	2,5	+/-0,01	3,5	+/-0,01	7,0	+/-0,01
2X (mm)	0,11		0,23		0,99		2,36		4,53
Tolerans (∑P)	+/-0,3		+/-0,3		+/-0,3		+/-0,3		+/-0,3
t min. (mm)	1,33		2,06		3,45		4,92		10,03
hb (mm)	0,80		1,25		1,60		3,50		5,00
Minimum Kasnak Çapı (mm)	13		20		45		75		180
Minimum Kasnak Çapı (m/sn)	70		60		50		40		35
