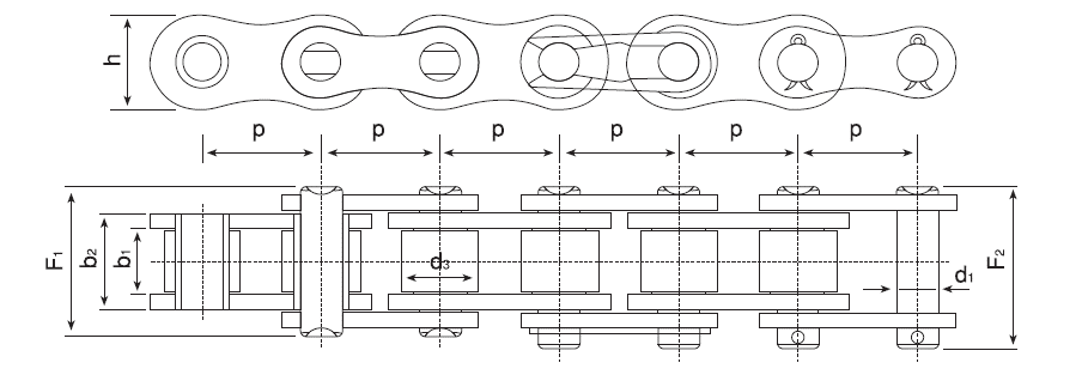

Tek Sıra Standart Zincirler Din8187
| TİP | p (mm) | b1 (mm) | b2 (mm) | d1 (h9) (mm) | d3 (mm) | F1 Min.(mm) | F2 Mak.(mm) | h (mm) | Zincir Çekme Kuvveti | Zincir Kopma Yükü | Zincir Ağırlığı Kg/m |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TİP | p (mm) | b1 (mm) | b2 (mm) | d1 (h9) (mm) | d3 (mm) | F1 Min.(mm) | F2 Mak.(mm) | h (mm) | Zincir Çekme Kuvveti | Zincir Kopma Yükü | Zincir Ağırlığı Kg/m |
| 04B-1 | 6 | 2.8 | 4.1 | 1.85 | 4 | 7.4 | 10.3 | 5 | 0.7 | 3000 | 0.12 |
| 05B-1 | 8 | 3 | 4.77 | 2.31 | 5 | 8.6 | 11.7 | 7.11 | 0.11 | 4600 | 0.18 |
| 06B-1 | 9.525 | 5.72 | 8.53 | 3.28 | 6.35 | 13.5 | 16.8 | 8.26 | 0.28 | 9100 | 0.41 |
| 081-1 | 12.7 | 3.3 | 5.8 | 3.66 | 7.75 | 10.2 | 11.7 | 9.91 | 0.21 | 8200 | 0.28 |
| 084-1 | 12.7 | 4.88 | 8.8 | 4.09 | 7.75 | 14.8 | 16.3 | 11.15 | 0.35 | 16000 | 0.59 |
| 08B-1 | 12.7 | 7.75 | 11.3 | 4.45 | 8.51 | 17 | 20.9 | 11.81 | 0.5 | 18200 | 0.7 |
| 10B-1 | 15.875 | 9.65 | 13.28 | 5.08 | 10.16 | 19.6 | 23.7 | 14.73 | 0.76 | 22700 | 0.9 |
| 12B-1 | 19.05 | 11.68 | 15.62 | 5.72 | 12.07 | 22.7 | 27.3 | 16.13 | 0.89 | 29500 | 1.25 |
| 16B-1 | 25.4 | 17.02 | 25.42 | 8.28 | 15.88 | 36.1 | 41.5 | 21.08 | 2.1 | 58000 | 2.7 |
| 20B-1 | 31.75 | 19.56 | 29.01 | 10.19 | 19.05 | 43.2 | 49.3 | 26.42 | 2.95 | 95000 | 3.6 |
| 24B-1 | 38.1 | 25.4 | 37.92 | 14.63 | 25.4 | 53.4 | 60 | 33.4 | 5.54 | 170000 | 6.7 |
| 28B-1 | 44.45 | 30.99 | 46.58 | 15.9 | 27.94 | 65.1 | 72.5 | 37.08 | 7.4 | 200000 | 8.3 |
| 32B-1 | 50.8 | 30.99 | 45.57 | 17.81 | 29.21 | 67.4 | 75.3 | 42.29 | 8.11 | 260000 | 10.5 |
| 40B-1 | 63.5 | 38.1 | 55.75 | 22.89 | 39.37 | 82.6 | 92.8 | 52.96 | 12.76 | 360000 | 16 |
| 48B-1 | 76.2 | 45.72 | 70.56 | 29.24 | 48.26 | 99.1 | 109.6 | 63.88 | 20.63 | 560000 | 25 |
| 56B-1 | 88.9 | 53.34 | 81.33 | 34.32 | 53.98 | 117 | 126.6 | 77.85 | 27.91 | 834000 | 35 |
| 64B-1 | 101.6 | 60.69 | 92.02 | 39.4 | 63.5 | 131.4 | 140 | 90.17 | 36.25 | 1080000 | 60 |
| 72B-1 | 114.3 | 68.58 | 103.81 | 44.48 | 72.39 | 148.7 | 157.2 | 103.63 | 46.17 | 1373000 | 80 |
